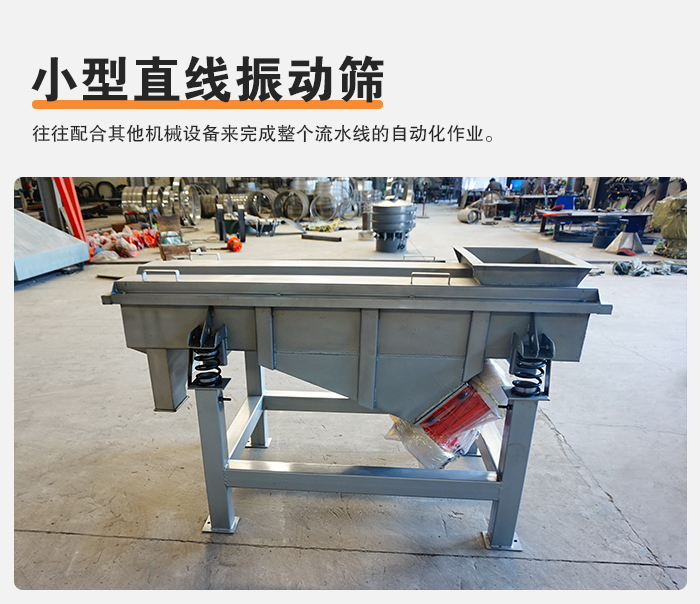

小型直线振动筛

小型直线振动筛介绍

往往配合其他机械设备、如输送机、提升机、破碎机等，完成整个流水线的自动化作业。直线筛粉机用振动电机作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。因为物料运行轨迹为直线运动，因此称为直线筛或直线振动筛。

小型直线振动筛结构介绍

小型直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机：（使用与维修方法详见振动电机使用说明书）。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

小型直线振动筛特点

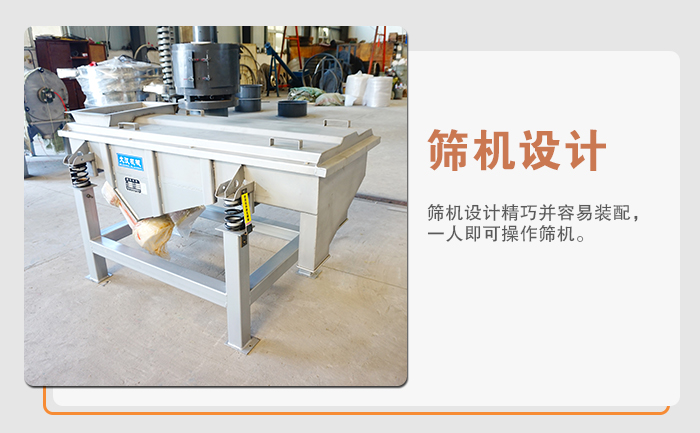

1、筛机设计，精巧和容易装配，一人即可操作筛机。

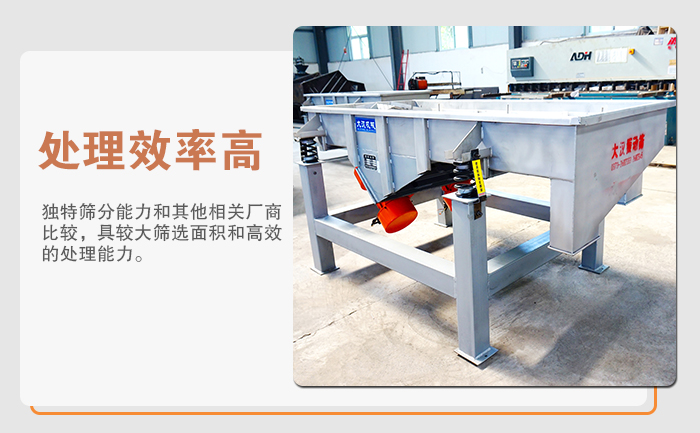

2、独和其他相关品牌厂商比较，具较大筛选面积和高效益之处理能力。。

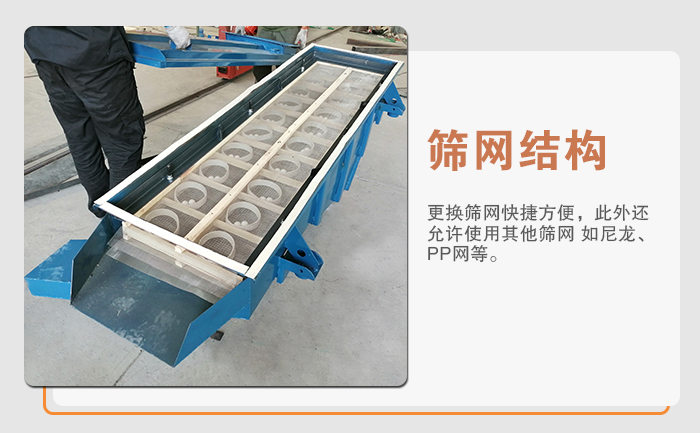

3、独特之筛网结构设计，方便和快速更换筛网 （只需3到5分钟） ，此外此种设计允许使用各种筛网 （尼龙、特种龙、PP网）。

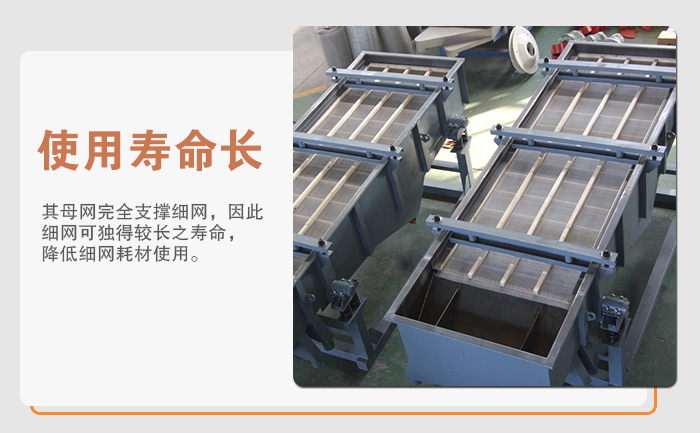

4、其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间 之生产过程可降低诸多成本。

小型直线振动筛适用范围

用于化工、食品、医药等行业，筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、极少粉尘溢散、维修方便。

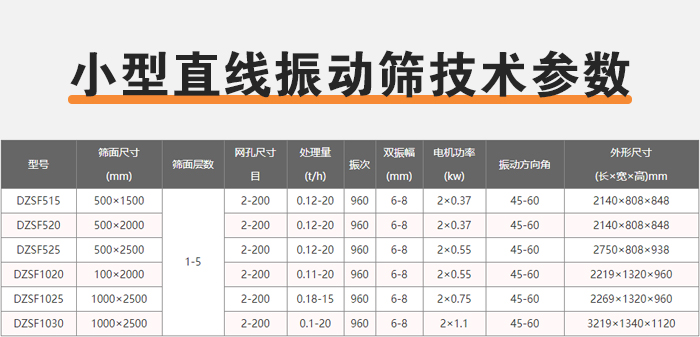

直线筛粉机技术参数

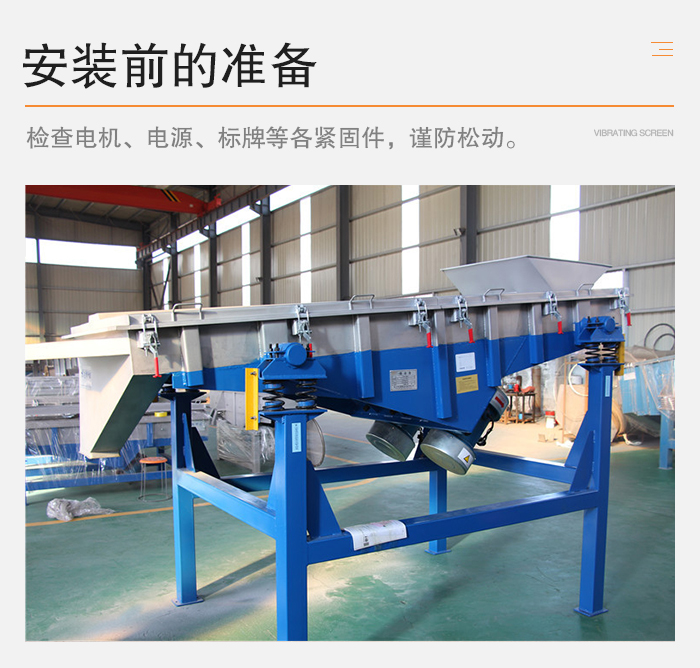

安装前的准备

1、检查电机标牌是否与要求相符。

2、检查电机表面有无损坏、变形。

3、检查电机各紧固件，谨防松动。

4、检查电源，是否缺相，并空载运行5分钟。

5、检查是否转动灵活，若有异常，应排除。

6、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。

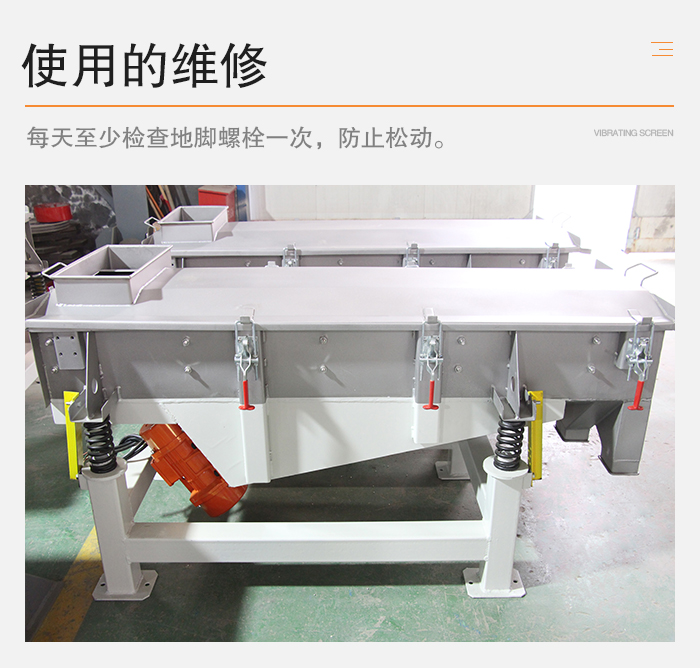

使用与维

1、本机应装设电气保护装置。

2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。

3、当电机旋转方向不符合要求时，调整电源相序即可。

4、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。

5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。

6、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。

日常保养

1、启动前：

⑴、检查粗网及细网有无破损

⑵、检查运输支撑是否拆除

2、启动时：

⑴、注意有无异常杂音

⑵、电流是否稳定

⑶、振动有无异状

3、使用后：每次使用完毕即清理干净

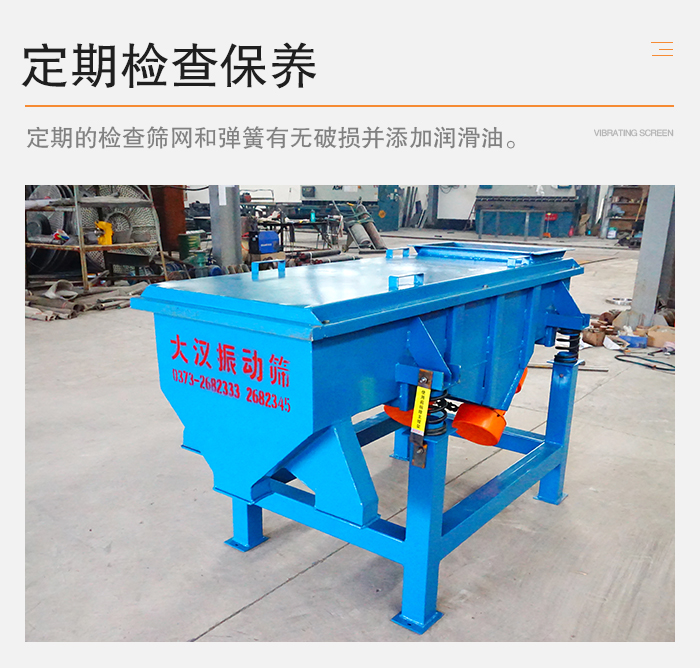

定期保养

定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。
