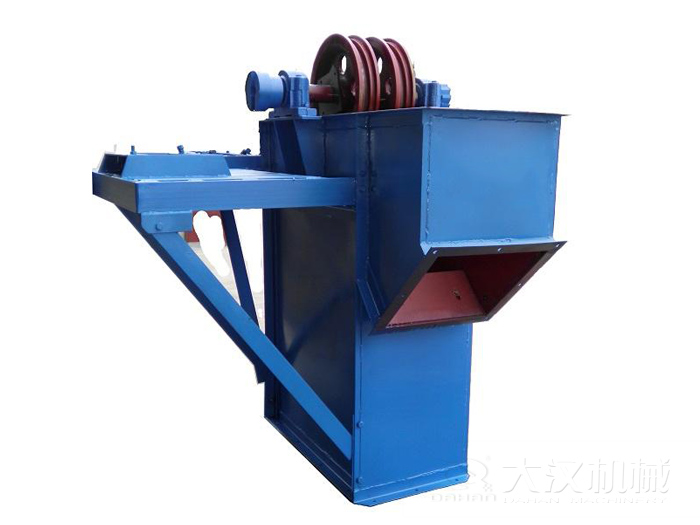

HNE系列板链斗式提升机，适用与粉状到大块状等各种物料的垂直提升，它采用流入式喂料替代传统斗式提升机的掏取式喂料，是传统斗式提升机的替换产品。
使用行业
HNE型板链斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
斗式提升机工作原理

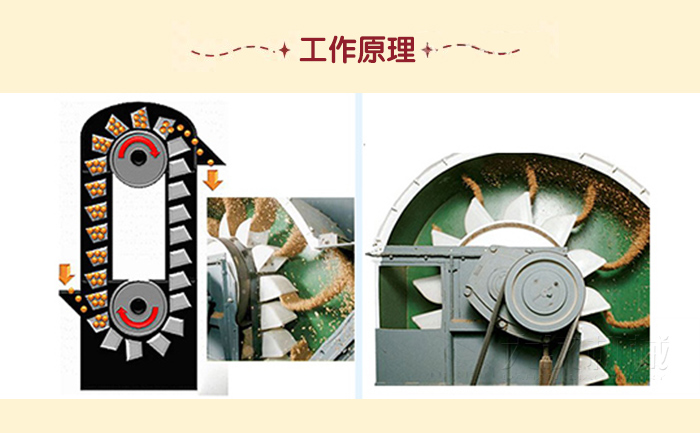

该系列板链斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(HNE15~HNE800共11种)提升量广；且生产能高，能耗较低，该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
斗式提升机产品特点
1，使用成本低，由于和维修少，使用成本低。
2，运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。
3，输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。
4，结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
5，操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。
斗式提升机主要结构

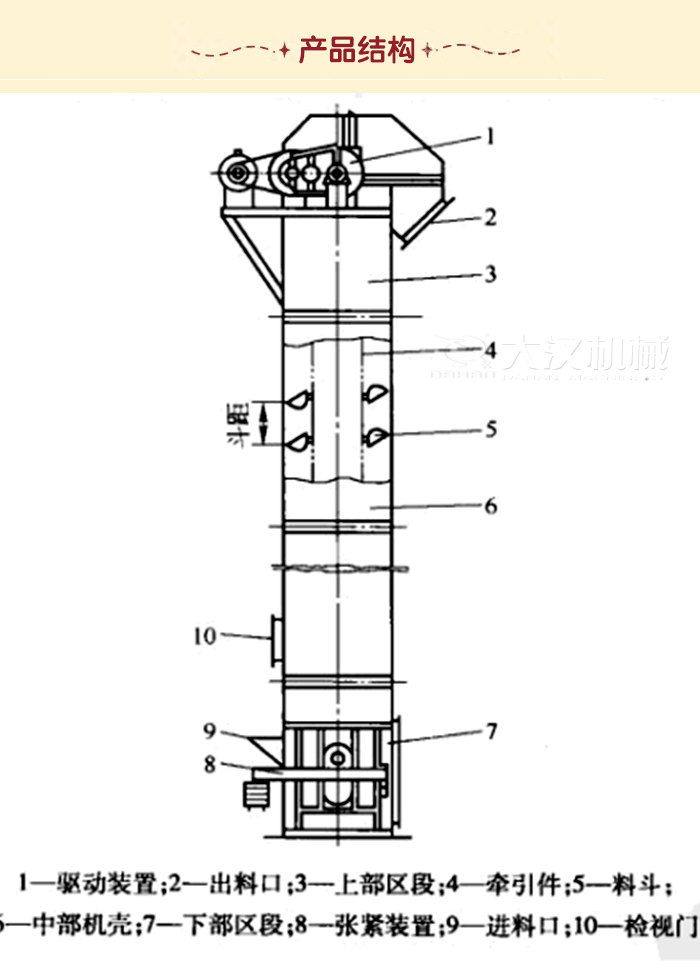

斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,HNE30以及下采用单排链,HNE50--HWNE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置---安装有自动张紧装置。
采取普检和破断拉伸实验检测手段，充分保证技术要求。
头部链轮：
1、结构：由轮毂和分体齿圈组成。
2、材质：轮毂ZG45；齿圈20CrMo锻钢；高强度铰直栓。
3、技术数据：分低速12个齿，高速24个齿两种。
4、加工方法：线切割同步整体加工；安装后分割。
5、热处理方法：轮毂调质HB217-255；齿圈表面淬火硬度HRC55-60
尾部链轮
1、材质：ZG35Mn。
2、技术数据：光轮无齿精车。
3、热处理：中频淬火HRC55-60。
4、尾轮光齿能有效的防止头尾不同步引起的跳齿和磨损现象。
斗式提升机主要工作部件特点:
1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
3、下部装置：安装有张紧装置， HNE15~HNE50采用弹簧张紧，HNE100~HNE800采用重锤箱张紧。
4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5、板链：链板采用 45 # HRC36~42 。
a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；
b 、采用较低的链速度(o．5米/秒)；
c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。
